| ब्रांड का नाम: | HX |
| मॉडल नंबर: | एचएक्स-जीएल2 |
| MOQ: | 1 |
| जी.652 | जी.655 | 50/125 μm | 62.5/125 μm | |
|---|---|---|---|---|
| क्षीणन (+20°C) | ||||
| @850एनएम | ≤3.0dB/किमी | ≤3.3dB/किमी | ||
| @1300एनएम | ≤1.0dB/किमी | ≤1.0dB/किमी | ||
| @1310एनएम | ≤0.36dB/किमी | ≤0.40dB/किमी | ||
| @1550एनएम | ≤0.22dB/किमी | ≤0.23 डीबी/किमी | ||
| बैंडविड्थ (ए-स्तर) | @850एनएम | ≥500 मेगाहर्ट्ज*किमी | ≥200 मेगाहर्ट्ज*किमी | |
| @1300एनएम | ≥1000 मेगाहर्ट्ज*किमी | ≥600 मेगाहर्ट्ज*किमी | ||
| संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | ||
| ऑप्टिकल फाइबर केबल कट-ऑफ तरंग दैर्ध्य | ≤1260एनएम | ≤1450 एनएम | ||
| लागू: पाइपलाइन, ओवरहेड | ||||

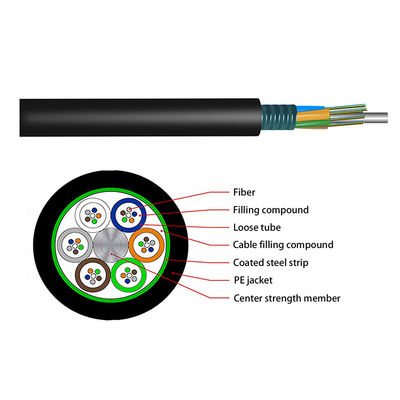

| रेशों की संख्या | आवरणों की संख्या | भरने वाली रस्सियों की संख्या | फाइबर ऑप्टिक केबल व्यास (मिमी) |
|---|---|---|---|
| 2~6 | 1 | 4 | 9.2 |
| 8~12 | 2 | 3 | 9.2 |
| 14~18 | 3 | 2 | 9.2 |
| 20~24 | 4 | 1 | 9.2 |
| 26~30 | 5 | 0 | 9.2 |
| 32~36 | 6 | 0 | 9.7 |
| 38~48 | 4 | 1 | 10.5 |
| 50~60 | 5 | 0 | 10.5 |
| 62~72 | 6 | 0 | 11.5 |
| 74~84 | 7 | 1 | 13.2 |
| 86~96 | 8 | 0 | 13.2 |
| 98~108 | 9 | 1 | 14.6 |
| 110~120 | 10 | 0 | 14.6 |
| 122~132 | 11 | 1 | 16.5 |
| 134~144 | 12 | 0 | 16.5 |
| 146~216 | 13-18 | 5-0 | 16.5 |
| 288 | 24 | 0 | 16.5 |
| फाइबर ऑप्टिक केबल वजन (किलो/किमी) | स्वीकार्य तन्यता बल दीर्घकालिक/अल्पावधि (एन) | स्वीकार्य फ्लैट दबाव दीर्घकालिक/अल्पावधि (एन/100 मिमी) | झुकने वाली त्रिज्या स्थिर/गतिशील (मिमी) |
|---|---|---|---|
| 80 | 600/1500 | 300/1000 | 10डी/20डी |
| 97 | 1000/3000 |
|
|
