| ब्रांड का नाम: | HX |
| मॉडल नंबर: | एचएक्स-जीएल2 |
| कीमत: | बातचीत योग्य |

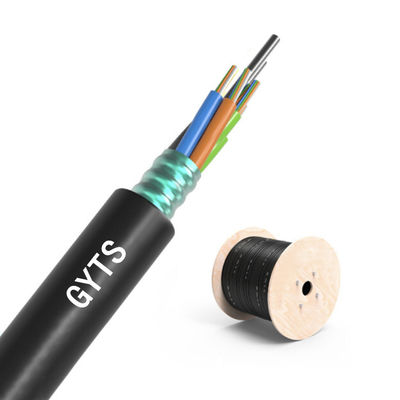

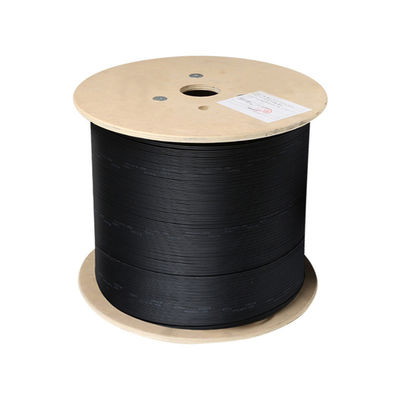

| पैकेजिंग विवरण: | लकड़ी की रील, लोहे-लकड़ी की रील |
जी.652 | जी.655 | 50/125 μm | 62.5/125 μm | |||||||
क्षीणन (+20°C) | @850एनएम | ≤3.0dB/किमी | ≤3.3dB/किमी | |||||||
@1300एनएम | ≤1.0dB/किमी | ≤1.0dB/किमी | ||||||||
@1310एनएम | ≤0.36dB/किमी | ≤0.40dB/किमी | ||||||||
@1550एनएम | ≤0.22dB/किमी | ≤0.23 डीबी/किमी | ||||||||
@850एनएम | ≥500 मेगाहर्ट्ज·किमी | ≥200 मेगाहर्ट्ज·किमी | ||||||||
@1300एनएम | ≥1000 मेगाहर्ट्ज·किमी | ≥600 मेगाहर्ट्ज·किमी | ||||||||
संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | ||||||||
ऑप्टिकल फाइबर केबल कट-ऑफ तरंग दैर्ध्य | ≤1260एनएम | ≤1450 एनएम | ||||||||
लागू: पाइपलाइन, ओवरहेड | ||||||||||
ऑप्टिक फाइबर केबल (2 फाइबर की वृद्धि में) | रेशों की संख्या | आवरणों की संख्या | भरने वाली रस्सियों की संख्या | फाइबर ऑप्टिक केबल व्यास (मिमी) |
GYTA-2~6 | 2~6 | 1 | 4 | 9.2 |
GYTA-8~12 | 8~12 | 2 | 3 | 9.2 |
GYTA-14～18 | 14~18 | 3 | 2 | 9.2 |
GYTA-20~24 | 20~24 | 4 | 1 | 9.2 |
GYTA-26~30 | 26~30 | 5 | 0 | 9.2 |
GYTA-32~36 | 32~36 | 6 | 0 | 9.7 |
GYTA-38～48 | 38~48 | 4 | 1 | 10.5 |
GYTA-50~60 | 50~60 | 5 | 0 | 10.5 |
GYTA-62~72 | 62~72 | 6 | 0 | 11.5 |
GYTA-74~84 | 74~84 | 7 | 1 | 13.2 |
GYTA-86～96 | 86~96 | 8 | 0 | 13.2 |
GYTA-98~108 | 98~108 | 9 | 1 | 14.6 |
GYTA-110~120 | 110~120 | 10 | 0 | 14.6 |
GYTA-122~132 | 122~132 | 11 | 1 | 16.5 |
GYTA-134~144 | 134~144 | 12 | 0 | 16.5 |
GYTA-146~216 | 146~216 | 13-18 | 5-0 | 16.5 |
GYTA-288 | 288 | 24 | 0 | 16.5 |
फाइबर ऑप्टिक केबल का वजन (किलो/किमी) | स्वीकार्य तन्य बल दीर्घावधि/अल्पावधि (एन) | स्वीकार्य फ्लैट दबाव दीर्घावधि/अल्पावधि (एन/100मिमी) | झुकने की त्रिज्या स्थिर सक्रिय (मिमी) | |||
80 | 600/1500 | 300/1000 | 10डी/20डी | |||
80 | ||||||
80 | ||||||
80 | ||||||
80 | ||||||
97 | 1000/3000 | |||||
109 | ||||||
109 | ||||||
126 | ||||||
153 | ||||||
153 | ||||||
182 | ||||||
182 | ||||||
221 | ||||||
221 | ||||||
222 | ||||||
283 | ||||||
*भंडारण और उपयोग तापमान: -40°C से +70°C. (उपरोक्त पैरामीटर केवल संदर्भ के लिए हैं) | ||||||
|
|
